AIOT PDRCH 链路仿真系统
实践项目 · Ambient IoT 物理层端到端仿真
基于 3GPP TS 38.291 (Rel-19) 的 Ambient IoT PDRCH 物理层端到端链路级仿真系统，覆盖 Device 1/2a 上行全流程，配套 26 节点可交互可视化前端（支持多天线 MRC/IRC 合并）。

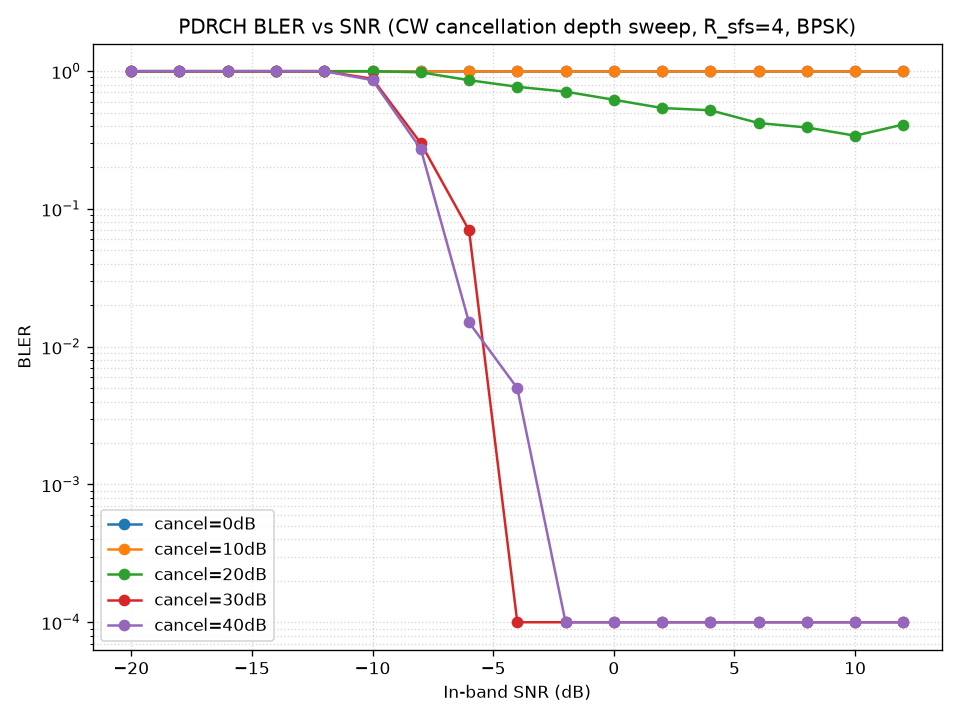

基于 3GPP TS 38.291 (Rel-19) 的 Ambient IoT PDRCH（Physical Device-to-Reader Channel）物理层端到端链路级仿真系统。覆盖 Device 1/2a（backscatter）上行全流程：TX 数据生成 → 信道模拟 → CW leakage / cancellation → AWGN → PDRCH 接收机解调，支持多设备 FDMA。
标准基线
| 来源 | 用途 |
|---|---|
| TS 38.291 (Rel-19) | PDRCH PHY 规范：D2R chips、PDRCH 生成、amble、SFS |
| TR 38.769 | RAN 研究：waveform、FDMA、BLER 性能 |
| TR 38.901 | 信道模型 InH-Office |
| TS 36.212 | TBCC / CRC 多项式复用（LTE） |
| RAN1#121 (2025-05) | Rel-19 最终 agreement |
可视化前端

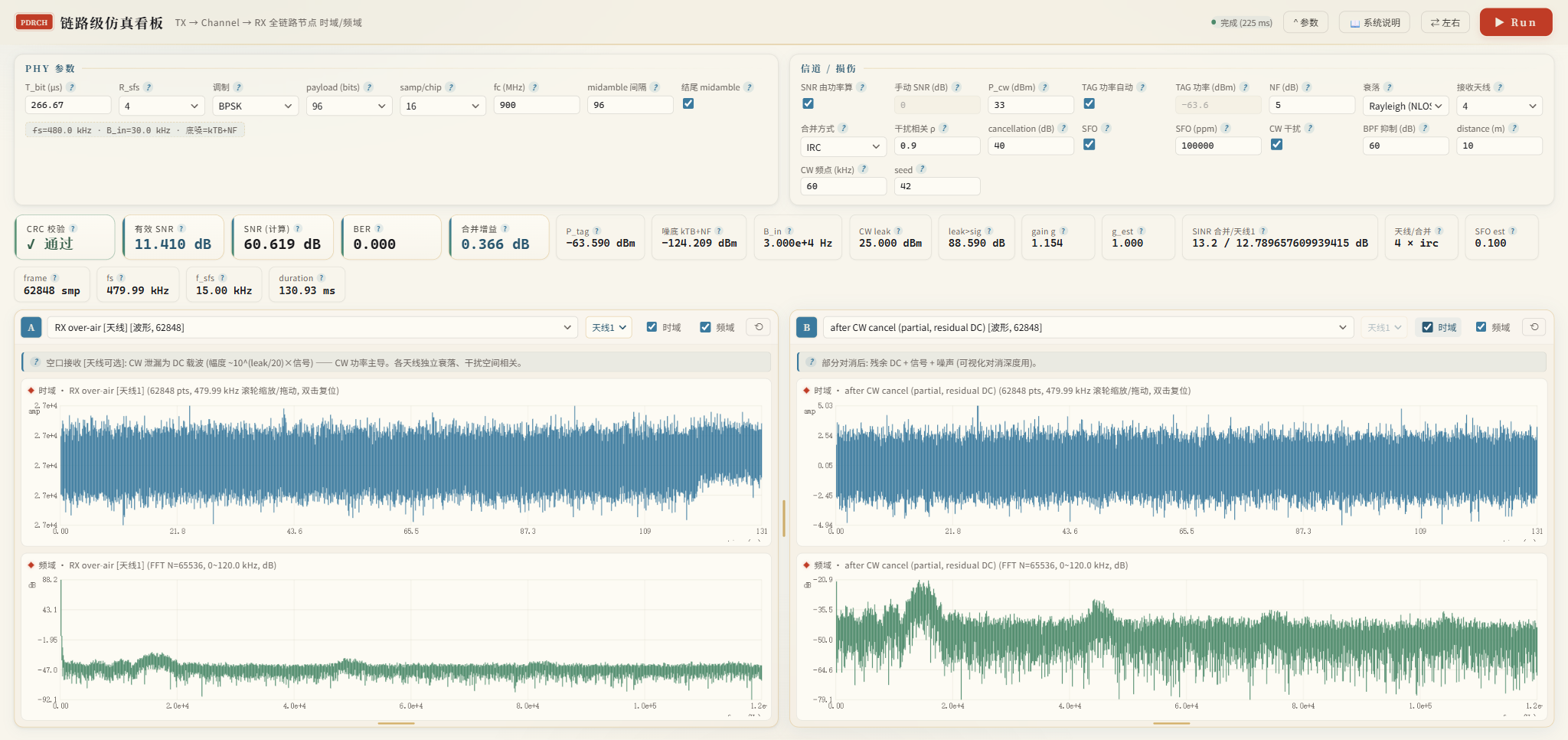

全链路（TX → Channel → RX）共 26 个信号节点的时域 / 频域交互式可视化：PHY 参数（T_bit、R_sfs、调制、payload、midamble 等）与信道损伤（SNR、cancellation、SFO、衰落、CW、距离等）均可在界面配置；支持 1/2/4 接收天线与 MRC / IRC 合并切换，各天线独立衰落、CW 残余跨天线空间相关，节点可按天线维度观察。左右 A/B 双面板任选两个节点对比，服务端单帧仿真返回 float32 波形，前端按像素 min/max 抽取渲染（62 万样本 <10ms），长信号可流畅缩放平移。
实施阶段

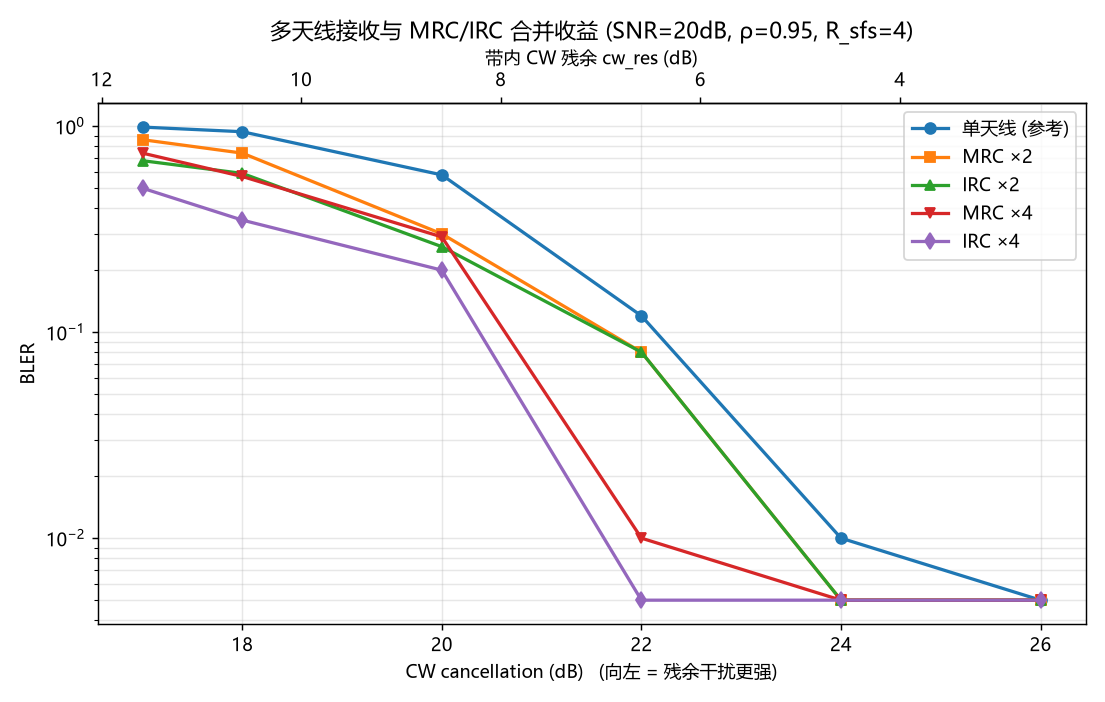

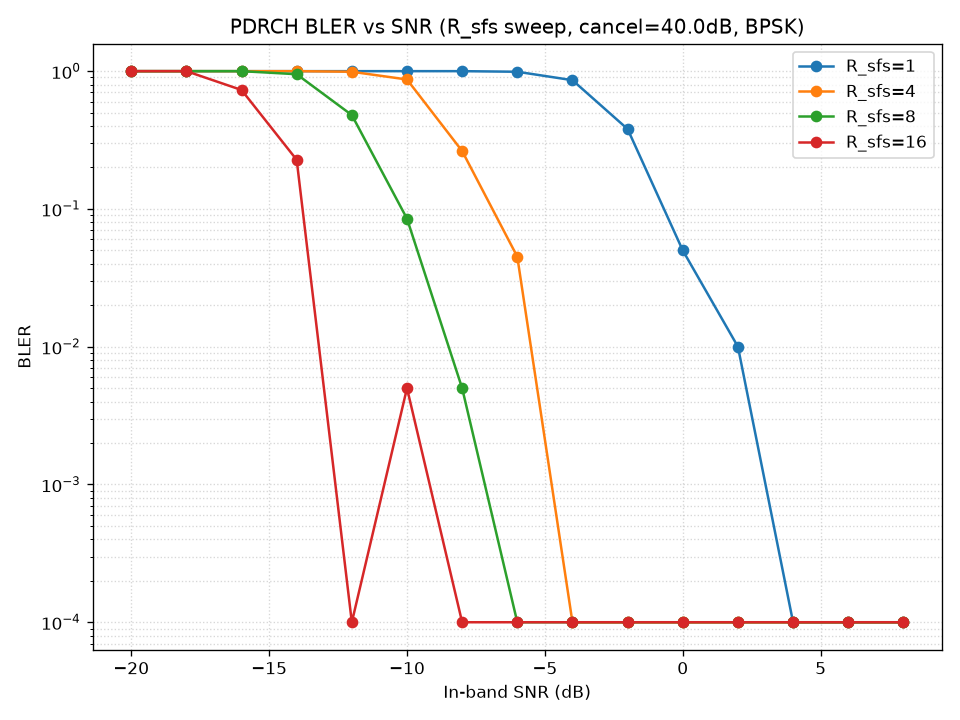

Phase 0–7 全部完成：项目地基 → TX 编码（CRC / TBCC / Manchester）→ TX 链（SFS / amble）→ 信道（path loss / 多径 / CW）→ RX 链（定时同步 / 解调）→ 蒙特卡洛仿真引擎（BLER / 灵敏度）→ FDMA 多用户 → 脚本与图表。后续扩展多天线接收 MRC/IRC 合并（波形域合并：MRC w=g/(gᵀg)；IRC w=R⁻¹g/(gᵀR⁻¹g)）。单元测试 pytest 全绿。
